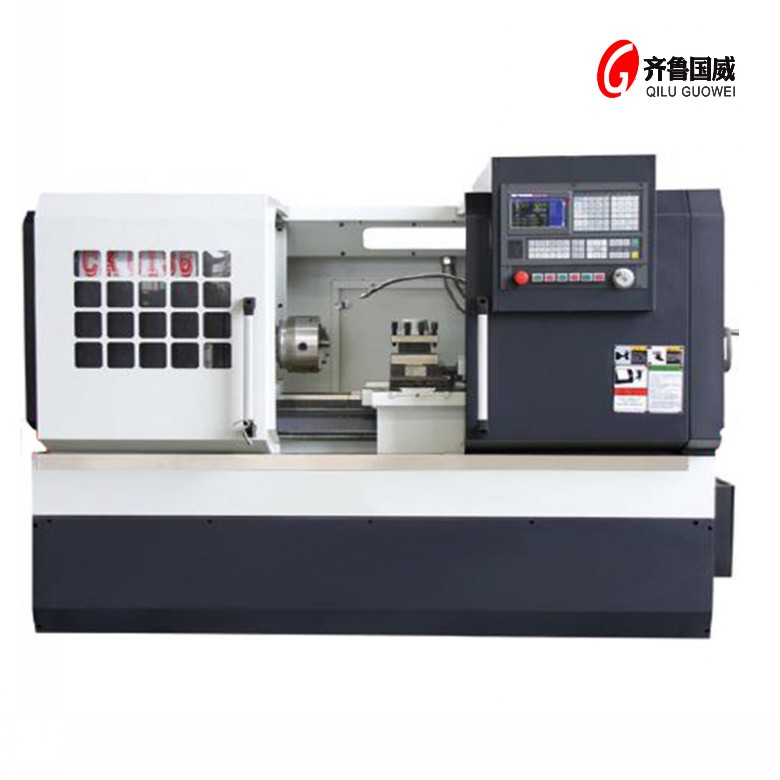

CAK6136数控卧式车床具有精度高、功率大、刚性高、等特点，其主要部件和结构均经过优化设计，是加工轴、盘、套、特形面及螺杆类工件的首选设备。GSK980TDC数控系统和全数字交流伺服系统，X、Z轴均采用半闭环控制，滚珠丝杠副采用C3级精密滚珠丝杠，电气元器件均采用进口或国产知名品牌，符合CE或国内3C认证。

一、机床概要：
CK6136B数控卧式车床具有精度高、功率大、刚性高、等特点，其主要部件和结构均经过优化设计，是加工轴、盘、套、特形面及螺杆类工件的首选设备。
GSK980TDC或FANUC 0i-mate数控系统和全数字交流伺服系统，X、Z轴均采用半闭环控制，滚珠丝杠副采用C3级精密滚珠丝杠，电气元器件均采用进口或国产知名品牌，符合CE或国内3C认证。
机床配置国内知名品牌立式四工位数控刀架，可选配六工位或八工位卧式电动刀架，刀架具有定位精度高，强度高，抗震性能好等特点。
机床出厂前严格按照检验程序对机床进行检验，每台机床均采用激光干涉仪检测X，Z轴定位精度和重复定位精度，保证机床的精度稳定和可靠。
三、主要技术参数
床身上回转直径 Φ360 mm
刀架上回转直径 Φ200mm
两顶 尖间工件长度 750 mm

床身导轨宽度 312 mm
主轴通孔直径 Φ55 mm
主轴转速范围 (两档无级) 100-2600 r/min
主轴变速形式：手动
主轴端部型号 ISO (GB) C6
主轴前锥孔 莫氏6号
主轴电机功率 5.5kw
主轴电机形式:变频/伺服
数控刀架 立式四工位刀架
刀柄尺寸 25×25mm
刀架重复定位精度 ±3.2″
X轴行程 210 mm
Z轴行程 600/ 850 mm
快移速度 X：4000 mm/min Z：6000 mm/min
进给速度范围 X：1～2000 mm/min Z：1～2000 mm/min
设定单位 0.001 mm
尾座套筒直径 Φ60 mm
尾座套筒行程 100 mm
尾座套筒锥孔锥度 莫氏4号
冷却电机功率 90W
冷却水泵扬程 5m
冷却水泵流量 25 L/min
电源 380V±10%，50Hz±1%，三相交流电
环境温度 0℃～40℃
相对湿度 ≤92%
机床外形尺寸（长×宽×高）
750mm  2170×1240×1700 mm
机床净重
750mm   1800 Kg
四、主要部件介绍
1、床身：
采用平床身结构，树脂砂造型，优质铸铁铸造，上部宽度为312mm。导轨采用中频淬火磨削和贴塑工艺，具有良好的耐磨性和精度保持性。
2、主轴箱：
主轴结构采用前后端两点支承典型结构，主轴具有很高的刚度；轴承采用洛阳轴承厂高精密主轴专用轴承，使主轴具有很高的旋转精度。主传动为手动二档无级变频调速，速度范围为100～2600r/min；主传动齿轮副均经淬硬磨削处理，各传动副和滚动轴承均经强力油液润滑，专门设计外置油箱，具有良好高速低温升性能；主轴箱箱体的设计充分考虑了散热措施和减震机构，使得主轴箱具有噪声低，传动精度高的特点，机床噪声不超过国家标准规定数值。机床具有电器过载保护装置，机械过载保护装置和控制主轴转动的急停装置。
3. 车削主运动
主轴由变频电机通过多楔带经变速机构驱动主轴箱，通过变频系统控制变频电机可实现100～2600rpm（正反转）手动二档无级调速，主轴电机功率为5.5kw。该主传动系统经过精心的优化设计，具有传动精度高、功率扭矩特性优良、转速高、传动平稳、结构紧凑的特点。
4. 进给运动
横向（X轴）及纵向（Z轴）进给运动均由伺服电机驱动精密滚珠丝副实现快移和进给运动。
X向丝杠直径20mm，Z向丝杠直径40mm。采用国产汉江丝杠精密滚珠丝杠。
滑板导轨贴有防爬行的塑料软带，可很好的保证机床的定位精度和重复定位精度。
5. 尾座：
机床尾座的设计充分考虑了刚性、承载能力和使用的宜人性。顶紧方式为手动。
6.卡盘
机床配置呼和浩特产200mm手动三爪自定心卡盘或液压卡盘。
7. 集中润滑
采用日本技术的河谷集中润滑系统来实现各导轨副，滚珠丝杠和轴承的润滑。润滑泵具有工作状态显示和液压监视等功能。并可随时调整注油周期。
五、数控刀架
常州亚星产立式四工位数控刀架，具有定位精度高、稳定可靠，应用范围广、结构简单、维修方便等特点。
机床采用广州数控GSK980TDC车床控制系统。
GSK980TDC是基于GSK980TDb升级软硬件推出的新产品，具有横式和竖式两种结构。采用8.4吋彩色LCD，可控制5个进给轴（含Cs轴）、2个模拟主轴，指令单位0.1μm。新增软功能按键、图形化界面设计、对话框式操作，人机界面友好。PLC梯形图在线显示、实时监控，具有手脉试切和多次限时停机功能。作为GSK980TDb的升级产品GSK980TDc是数控车床技术升级的更好选择。　
数控系统采用了32位嵌入式CPU和超大规模可编程器件FPGA，运用实时多任务控制技术和硬件插补技术，实现了μm级精度的运动控制，确保高速、高效率加工。
支持中文、英文、西班牙、俄文、葡萄牙文等多种语言显示，加工轨迹能实时跟踪显示，增加了系统时钟及报警日志。
系统程序容量： 40M、384个程序（含子程序、宏程序）；支持编辑功能：程序/程序段/字检索、修改、删除；
程序格式：ISO代码，支持语句式宏指令编程，支持相对坐标、坐标和混合坐标编程；
程序调用：支持带参数的宏程序调用，4级子程序嵌套。
系统支持RS232接口：零件程序、参数等文件双向传输，支持PLC程序、系统软件串口升级和USB接口：U盘文件操作、U盘文件直接加工，支持PLC程序、系统软件U盘升级。
采用ISO国际标准数控G代码，同时兼容日本发那科（FANUC）数控系统。国内主流的编程方式，方便操作者更快、更容易使用本系统。
六、机床的精度
工件精度：IT6-IT7
工件表面粗糙度：Ra1.6μm
定位精度（X/Z） 0.03/0.04 mm
重复定位精度（X/Z）  0.012/0.016 mm
圆度：0.005mm
平面度：0.025/300mm
七、机床工作环境
环境温度：5℃~40℃范围内，且24h平均温度不超过35℃。
相对湿度：30％~95％范围内，且湿度变化的原则是不应引起冷凝。
海拔高度: 1000m以下。
大气：没有过分的灰尘、酸气、腐蚀气体和盐分。
避免阳光直射机床，或热辐射机床而引起环境温度的变化。
安装位置远离振动源。
安装位置远离易燃、易爆物品。
八、随机附件及工具清单

特定附件(另外计价)


九、随机技术文件清单

十、机床参照国家标准：
JB／T8324.1－1996《简式数控卧式车床 精度检验》。
JB/ T8324.2－1996《简式数控卧式车床 技术条件》
