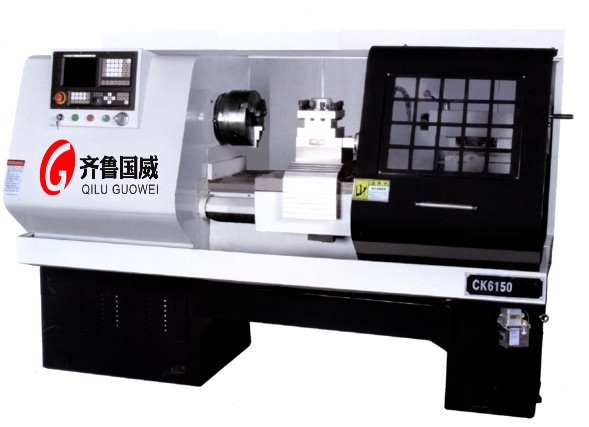

一、CAK6150数控车床简介用途：
本机床为纵(Z)、横(X)两座标控制的数控卧式车床。CK系列数控车床根据配置及承重等指标分为：CKA系列、CKD系列、CKA-M大型系列、CKA-H大型系列。平床身数控车能够对各种轴类和盘类零件自动完成内外圆柱面、圆锥面、圆弧面、端面、切槽、倒角等工序的切削加工，并能车削公制直螺纹、端面螺纹及英制直螺纹和锥螺纹等各种车削加工。适合于多品种，中小批量产品的生产，对复杂、高精度零件尤能显示优越性。
二、CAK6150数控车床特点：
1）、机床采用传统的卧式车床布局。整体设计，密封性好，符合安全标准。床身、床腿等主要基础件均采用树脂砂铸造，人工时效处理，整机稳定性优越。
2）、机床纵、横向运动轴采用伺服电机驱动、精密滚珠丝杠副、高刚性精密复合轴承传动，脉冲编码器位置检测反馈的的半闭环控制系统。导轨副采用国际流行的高频淬火（硬轨）加“贴塑”工艺，各运动轴响应快、精度高、寿命长。
3）、主轴转速高，可选用变频调速范围宽，整机噪音低。
4）、可选用独特的电控自动换档机构, 机床不需要停车变速，高、中、低档可自动切换，程序可连续运转，大大提高了加工效率。
5）、机床的外观防护设计按照国际流行趋势，造型新颖独特，防水、防屑，维护方便；体现了时代特点。
6）、主轴通孔直径大，通过棒料能力强，适用范围广。
大型平床身数控车床主轴采用伺服主电机驱动，多楔带传动，通孔直径为Φ130mm的大孔径设计。
7）、机床操作系统按照人机工程学原理，操纵箱独立并旋转设置，可任意位置移动，方便了操作者就近对刀，是人性化设计的体现。
8）、.配有集中润滑器对滚珠丝杠及导轨结合面进行强制自动润滑，可有效提高机床的动态响应特性及丝杠导轨的使用寿命。
9）、床鞍及滑板导轨结合面采用“贴塑”处理，移动部件可实现微量进给，防止爬行。
10）、可选用内喷淋式不抬起刀架更有利于提高工件表面质量及防止冷却液飞溅。
11）、机床标准配置采用国内名牌的立式四工位刀塔。特殊配置可选择六工位等卧式刀塔；
12）、机床可根据用户要求配置手动、气动、液压卡盘或手动、气动、液压尾座等。
大型平床身数控车床机床尾座主轴为可旋转式套筒结构，尾座整体移动可选择采用床鞍拖动方式或电动拖动形式。尾座配有测力装置，可以有效的控制顶紧力的大小，确保加工精度。
三、CAK6150数控车床参数
参 数 | CAK6150 |
床身上回转直径 | 500mm |
工作台回转直径 | 250mm |
主轴转速范围 | 50-1600 r/min |
主轴通孔直径 | 72mm |
主轴孔锥度 | 1 : 20 |
两顶 尖距离 | 1000mm |
纵向行程 | 940mm |
横向行程 | 250mm |
尾座套筒行程 | 128mm |
尾座套筒锥度 | MT5 |
车刀规格 | 25x25mm |
快速移动速度 | X:6 Z:6m/min |
精车圆度 | 0.005 mm/300 mm |
精车圆柱度 | 0.03 mm/300 mm |
电机功率 | 7.5KW |
设定单位 | 0.001mm |
重复定位精度 | X: 0.012 Z: 0.016mm |
净重/毛重 | 2130/2350 Kg |
外形尺寸（长宽高） | 2650*1300*1680mm |
四、机床的附件、特殊定货附件
1．随机附件| 序号 | 名 称 | 规 格 和 型 号 | 数量 | 备 注 |
| 1 | 三爪卡盘 | K11250C；C8/D8 | 1组 | |
| 2 | 扳 手 | S91-1A：16×17，18×19，27×30； GB5356：5，6，8，10，14； S92-3A：17； CKA6150-60702 | 1组 | |
| 3 | 顶 尖 | DM115；GB 9204.1 | 1件 | |
| 4 | 尖嘴机油枪 | 80～100ml | 1组 | |
| 5 | 固定垫铁 | CKA6150-60703 | 1组 | 2米以内一组8套；2米以上一组10套。 |
| 6 | 钥匙 | 2件 | 皮带罩门、电箱门用 | |
| 7 | 随机文件 | 使用说明书，合格证明书， 装箱单，电气使用说明书，刀架说明书， 系统资料 | 1套 |
2．特殊定货件
| 序号 | 名 称 | 规 格 或 标 记 | 每台 数量 | 备 注 |
| 1 | 活 顶 尖 | D415; DB1222 | 1组 | |
| 2 | 扳 手 | 135～165；JB1019 | 1组 | |
| 3 | 楔 铁 | TQ91-1-01 | 8件 | 工件长度＜2米用 |
| 10件 | 工件长度>2米用 | |||
| 4 | 跟 刀 架 | φ20～φ100；CKA6150-65 | 1套 | |
| 5 | 中 心 架 | φ10～φ200;CKE6150-64 | 1组 | |
| 6 | 拨 盘 | CD6245B-62(D8头用) | 1组 | |
| 7 | 平 面 盘 | φ480;CD6256B-63101(D8头用) | 1件 | |
| 8 | 四爪卡盘 | φ400,K72400/C8; 或φ400,K72400/D8 | 1组 | |
| 9 | 手 动 泵 | CD6245B-53 | 1组 | 拆卸主轴前轴承用 |
| 10 | 顶 尖 | DM115；GB 9204.1 | 1件 | |
| 11 | 顶 尖 套 | CKA6150-60701 | 1件 | 莫氏5号 |
| 12 | 螺栓，螺母，垫圈 | M20x400;GB799;M20;GB6170 20;GB97.1 | 1组 | 2米以内一组8套；2米以上一组10套。 |
