- 产品参数
技术参数 | 单位 | 机床型号Model | |||

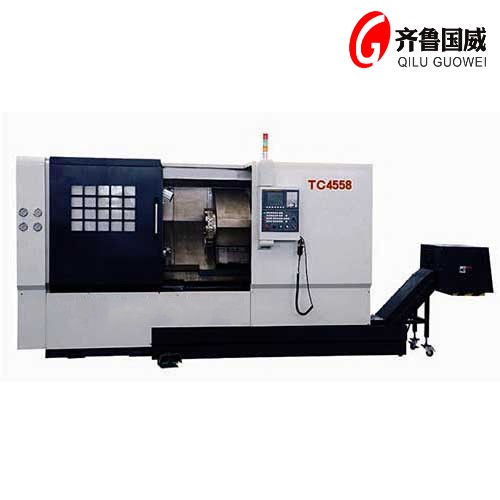

TC3040 | TC6040 | MT3040 | TC4558 | ||
床身斜度 | ° | 30° | 60° | 30° | 45° |
工件长度 | mm | 580 | 300 | 900 | 960 |
切削直径（轴类） | mm | Φ400 | Φ200 | Φ400 | Φ360 |
切削直径（盘类） | mm | Φ450 | Φ400 | Φ450 | Φ580 |
卡盘规格 |
| A2-6 | A2-5 | A2-8 | A2-8 |
主轴电机功率 | kw | 7.5 | 7.5 | 7.5 | 15 |
主轴转速（高） | rpm | 4500 | 60-5000 | 3500 | 100-200 |
主轴孔直径 | mm | Φ62 | Φ55 | Φ72 | Φ87 |
主轴孔通过棒料直径 | m | Φ50 | Φ40 | Φ60 | Φ70 |
快移速度 | m/min | 18 | 20 | 18 | 15 |
X轴可编程行程 | mm | 210 | 400 | 230 | 350 |
Z轴可编程行程 | mm | 600 | 320 | 900 | 960 |
套筒直径 | mm | Φ65 | - | Φ65 | Φ100 |
尾座套筒行程 | mm | 100 | - | 100 | 120 |
尾架行程 | mm | 450 | - | 780 | 1000 |
尾座套筒锥孔 | - | MT4 | - | MT4 | MT5 |
定位精度 | mm | ±0.008(X) ±0.011(Z) | ±0.008(X) ±0.011(Z) | ±0.008(X) ±0.011(Z) | ±0.008(X) ±0.011(Z) |
重复定位精度 | mm | ±0.003(X) ±0.005(Z) | ±0.003(X) ±0.005(Z) | ±0.003(X) ±0.005(Z) | ±0.003(X) ±0.005(Z) |
外形尺寸（长*宽*高） | mm | 2200*1750*1880 | 2200*1750*1880 | 2200*1750*1880 | 4200*2000*2000 |
机床重量 | T | 2.5/2.8 | 2.2 | 2.5/2.8 | 6 |
