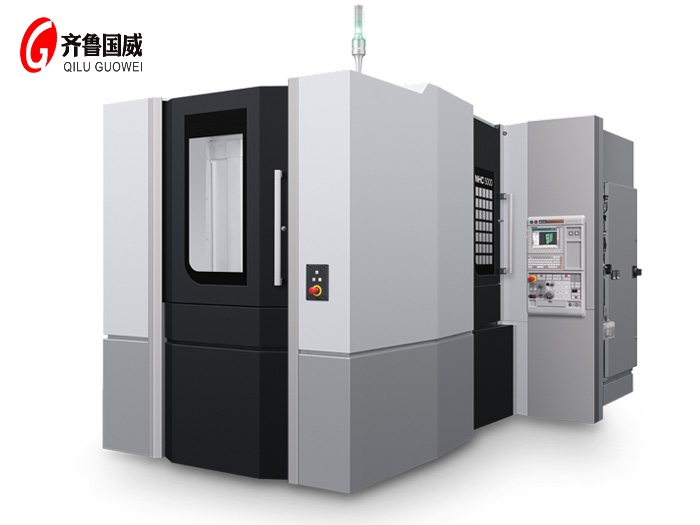

一、GW-XH6340卧式加工中心产品简介与用途
本机床为正“T”字型结构卧式加工中心，刀库采用40把链式刀库，配有数控等分工作台。能够实现对各种箱体类、壳体、模具等复杂零件一次装夹，完成镬、钻、铣、扩、铰、攻丝等多种工序加工
二、主要结构特点
◆ 机床为正“T”字型结构，底座、滑块、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，在内部分布着网状结构的加强筋，保证了基础件的高刚性和抗弯减震性能;基础件采用树脂砂造型并经过时效处理，确保机床长期使用精度的稳定性，为机床性能的稳定性提供了保障；
◆ X轴（左右）、Z轴（前后）为45宽重载型滚柱式直线导轨，Y(垂直)为55宽超重载滚柱式直线导轨。
◆ X、Y、 Z三个方向进给采用大螺距高精度高强度的滚珠丝杠（Ø50×12），进给速度高；伺服电机利用弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，保证机床的定位精度；
◆ 丝杠支承采用丝杠专用轴承并预拉伸结构，大大降低了机床长时间运转中热变形对精度的影响；
◆ 采用台湾知名品牌高速、高精度、高刚性主轴单元，轴向和径向承载能力强，转速高达6000rpm，为适应低速重切削，主轴实际输出高转速2000 rpm；
◆ X、Y、Z三个方向导轨、丝杠都采用密闭防护，保证丝杠及导轨的清洁，确保机床的传动及运动精度；
◆ 主轴箱装有自动平衡系统，可动态平衡主轴箱体的自重，保证机床了的加工精度；
◆ 采用先进的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠；
◆ 机床配套进口CNC控制系统，功能齐全、操作简便，精度稳定、可靠。
技术参数
| 行程 | X轴 | 600mm |
| Y轴 | 600mm | |
| Z轴 | 600mm | |
| 主轴端面至工作台中心距离 | 710～ 700mm | |
| 主轴中心至工作台面距离 | 0-600 | |
| 回转工作台 | 工作台面积 | 400 X 400mm(小分割单位1°) 液压锁紧 |
| 工作台负荷 | 350kg | |
| T型槽(槽×宽×中心距) | 5-14-80 | |
| 分度精度 | ±5″ | |
| 重复精度 | ±2" | |
| 主轴 | 主电机功率 | 11kw(伺服电机) |
| 主轴内锥 | BT40 | |
| 主轴高转速 | 8000rpm | |
| 刀库 | 刀具容量 | 24把 |
| 刀具直径 | Φ80/Φ130mm | |
| 刀具长度 | 300mm | |
| 刀具重量 | 8kg | |
| 快速位移 | X/Y/Z轴快移 | 24/ 24/ 20m/min |
| 切削进给速度 | 1 ～5000mm/min | |
| 精度 | 精度按GBT 18400.1-2010加工中心检验条件第1部分:卧式和带附加主轴头机床几何精度检验(水平Z轴)，GBT 18400.4-2010加工中心检验条件第4部分：线性和回转轴线的定位精度和重复定位精度检验。 | |
| 机床重量 | 6000Kg |
1、 CNC控制系统
FANUC 0i MD数控系统，四轴控制，具有完善可靠的互锁、安全保护和故障诊断报警等功能，配有RS232标准通讯接口，能实现DNC加工。
| 主轴交流伺服电机 | 11Kw |
| X/Y/Z轴β22交流伺服电机 | 2Kw，20 N.m； |
| B轴β12交流伺服电机 | 1.8Kw，11 N.m |
2、电源装置
| 电源形式 | 三相交流380V±10% 50Hz |
| 用电容量 | 30KVA |
3、冷却系统
| 水箱容积 | 200L |
| 冷却泵功率 | 450W |
| 冷却泵流量 | 2.5m3/h |
4、气源
| 使用气压： | ≥0.6MPa |
主要外购件清单
| 序号 | 名称 | 型号或图号 | 产地 | 数量 | 备注 |
| 1 | 主轴单元 | BT40 | 台湾 | 1套 | |
| 2 | 打刀缸 | 台湾 | 1套 | ||
| 3 | 圆盘刀库 | BT40#-24T | 台湾 | 1套 | |
| 4 | X向滚珠丝杠副 | R40-12B2-C3 | 上银 | 1套 | |
| 5 | Y向滚珠丝杠副 | R40-12B2-C3 | 上银 | 1套 | |
| 6 | Z向滚珠丝杠副 | R40-12B2-C3 | 上银 | 1套 | |
| 7 | 精密螺母 | YSF M30X1.5 | 台湾 | 3套 | |
| 8 | 丝杠轴承 | 3062 | NSK/NTN | 15套 | |
| 9 | 联轴器 | 日本三木 | 3套 | ||
| 10 | 冷却泵 | 台湾华乐士 | 1套 | ||
| 11 | 自动润滑泵 | 佛山黄金甲 | 1套 | ||
| 12 | 分油器 | 河谷 | |||
| 13 | 气动系统 | 台湾亚德克 | 1套 | ||
| 14 | 回转工作台 | 环球 | 烟台 | 1套 | 标配 |
| 综欣 | 台湾 | 1套 | 选配 | ||
| 旭阳 | 台湾 | 1套 | 选配 | ||
| 15 | 液压系统 | 国产 | 1套 |
标准配置
1、FANUC Oi- MD数控系统
2、FANUC主轴交流伺服电机 11Kw 52.5N.M
3、X/Y/Z轴伺服电机 βiS40 2/2/2Kw 20N.M
4、24把圆盘式刀库
5、BT540型(8000RPM)精密主轴单元
6、X轴（左右）、Z轴（前后）为45宽重载型滚柱式直线导轨，Y(垂直)为55宽超重载滚柱式直线导轨。
7、三轴精密丝杠副
8、三轴导轨防护系统
9、间歇式自动润滑系统
10、冷却液系统
11、液压系统
12、气动系统
13、主轴箱自动平衡系统
14、手动排屑系统
15、巧.工作灯、警示灯
16、半防护饭金系统
八、选择配置
a)电柜空调器
b)数控任意角度分度工作台（不适合重切削)
说明:因配里、特殊定货、数控系统的不同和产品的不断完善，会影响部分技术参数指标，定货时请依据实际情况核实，不便之处，敬请谅解!
