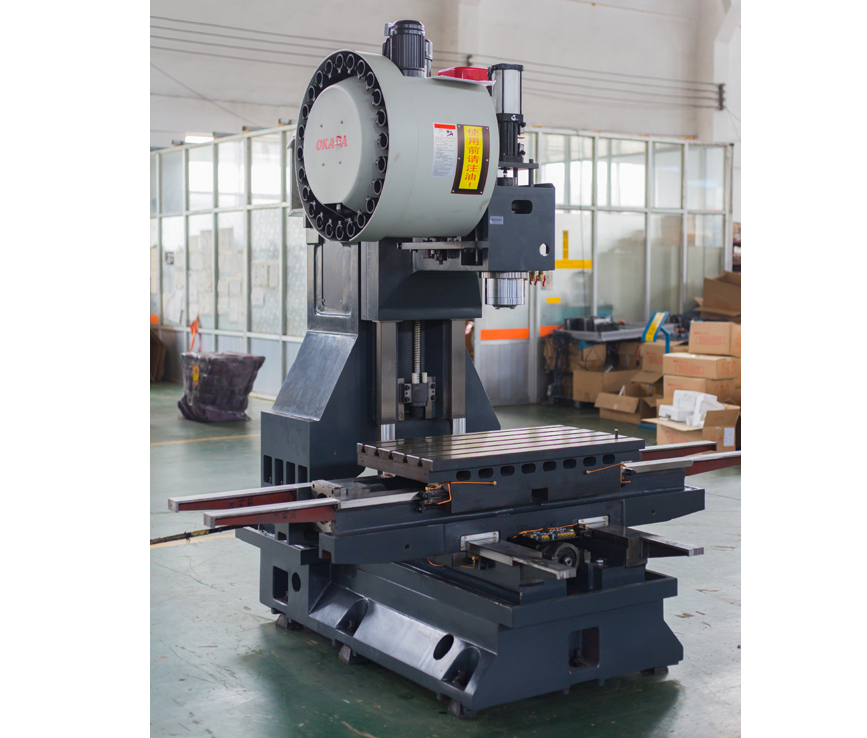

一、VL650加工中心光机产品简介与用途
该加工中心/铣床进给轴为X、Y、Z三坐标控制，三轴通过伺服马达驱动，能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹，完成钻、铣、镗、扩、铰、攻丝等多种工序加工，适合于多品种、中小批量零件的生产，对复杂、高精度零件的加工更能显示其优越性。
二、VL650加工中心光机主要结构特点
◆三轴采用线性滑轨，具有高刚性、高定位精准、低噪音、低摩擦特性，可做快速位移及或得佳循圆精度；
◆主结构铸件采用高品质的米汉纳铸铁，组织稳定，永久确保品质；
◆铸件经由有限元分析法电脑计算分析，合理的结构强度及加强筋的搭配，提供机械之高刚性；
◆超宽底座及立柱均为箱型结构体，鞍座加宽加长，重荷全支撑设计，结构坚实，可确保加工时之重负荷能力；
◆主轴头内以筋骨强化结构，主轴头与立柱接触长度比率适当，提供主轴之稳固支撑；
◆机台配有防撞击装置，可吸收由工人操作失误引起的撞击而产生的振动，使撞击的损害减至低，确保原有的精度；
◆机台采用油水分离设计，可有效使润滑油与切削液分离，防止切削液因混合而劣化，影响加工品质；
◆机台采用台湾高精度高刚性高精密主轴，皮带式主轴刚性强、可靠性高，直结式主轴高速高效高精度、噪声小、振动低，全面满足用户需求；
三、 主要技术参数
| 行 程 | |
| X轴 | 650mm |
| Y轴 | 400mm |
| Z轴 | 500mm |
| 主轴端面至工作台 | 100-600mm |
| 主轴中心至立柱导轨 | 476mm |
| 进 给 | |
| X轴快速移动 | 32(48)m/min |
| Y轴快速移动 | 32(48)m/min |
| Z轴快速移动 | 24(48)m/min |
| 切削进给 | 1-10m/min |
| 推荐三轴伺服电机扭矩 | 10 N.m |
| 工 作 台 | |
| 工作台面积 | 800×400mm |
| 承重 | 400Kg |
| 工作台面距地面高度 | 约900mm |
| T型槽 | 3×18×125mm |
| 主 轴 | |
| 标配 | 皮带式 |
| 转速 | 8000 rpm |
| 主轴锥孔 | BT40 |
| 推荐主电机功率 | 5.5KW |
| 精 度 | |
| 定位精度（JIS标准） | ±0.005/300mm |
| 重复定位精度（JIS标准） | ±0.003mm |
| 其 它 | |
| 光机重量 | 约2200Kg |
| 光机外形尺寸 | 约2000×1500×1950mm |
三、 主要外购件清单
| 序号 | 配置 | 规格明细 | 厂家 | 产地 |
| 1 | 三轴丝杆专用轴承 | 内径25,外径62 | TPI | 台湾 |
| 2 | 三轴滚珠螺杆 | 3216 | 北方/上银/银泰 | 国产/台湾 |
| 3 | 三轴线轨 | HGH35 | 上银/银泰 | 台湾 |
| 4 | 皮带式主轴 | BT40-120-8000rpm | 丹铨/健椿 | 台湾 |
| 5 | 打刀缸 | 3.5T | 丹铨/亚德客 | 台湾 |
| 6 | 三轴伸缩护罩 | n/a | 海东/弘圳 | 国产 |
| 7 | 容积式自动润滑系统 | TZ-2202-210XA | 河谷 | 国产 |
| 8 | 三轴锁紧螺帽 | YSF M25*1.5P | 盈锡 | 台湾 |
| 9 | 三轴联轴器 | n/a | 三木/D&Y | 日本/台湾 |
| 10 | 地脚螺栓承座+地脚螺栓+螺帽 | n/a | 国产 |
说明：因配置、特殊定货、数控系统的不同和产品的不断完善，会影响部分技术参数指标，如需特殊要求请进一步沟通！
